古往今來軍隊打仗，總是離不開戰爭地形圖，可以說地形圖是“協同作戰的共同語言”，是“軍隊無聲的向?qū)А?，同樣，裝修也離不開圖紙，裝修圖紙就是“裝修的眼睛”，指導著施工團隊的操作。

為了感謝支持紅土地的業主朋友們，今天紅土地整理了一份家裝圖紙，呈現完整的小三室施工設計方案，為您裝修理清思路、做好裝修攻略，省心裝修，放心裝修。

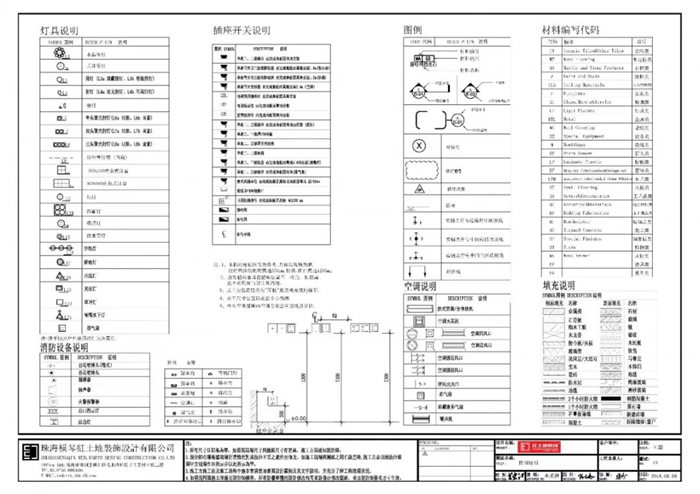

一、圖紙目錄介紹

對圖紙感到困惑的朋友有很多，那么裝修圖紙?jiān)趺纯?？如何看懂裝修圖紙呢？下面小紅君為困惑的朋友們解答一下裝修各種常見圖紙介紹以及審核圖紙注意事項，希望對即將裝修的業主有一些幫助。

裝修標準施工圖冊包括原始結構圖、拆除墻體圖、新建墻體圖、平面布置圖、平面放線圖、地面鋪貼圖、天花吊頂布置圖、燈具定位圖、開關布置圖、插座定位圖、供水布置圖、平面索引圖和各立面造型圖等。

1、房間的具體尺寸、墻體厚度、層高；

2、房間梁柱位置尺寸、門窗洞口的尺寸位置；

3、各項管井(上下水、煤氣管道、空調暖管、進戶電源)的位置、功能、尺寸等項目。

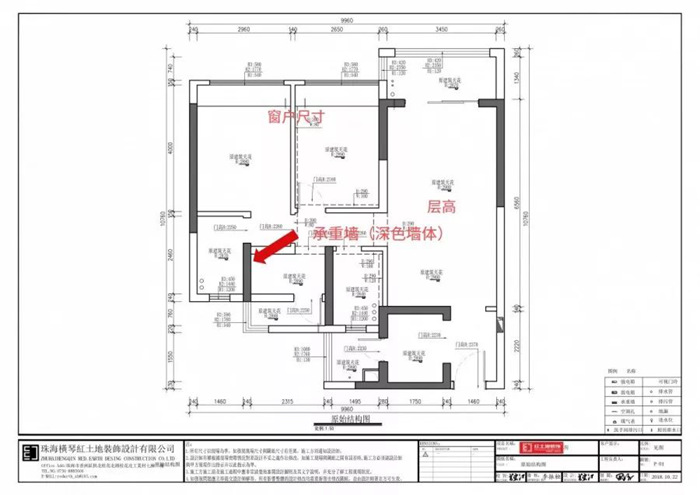

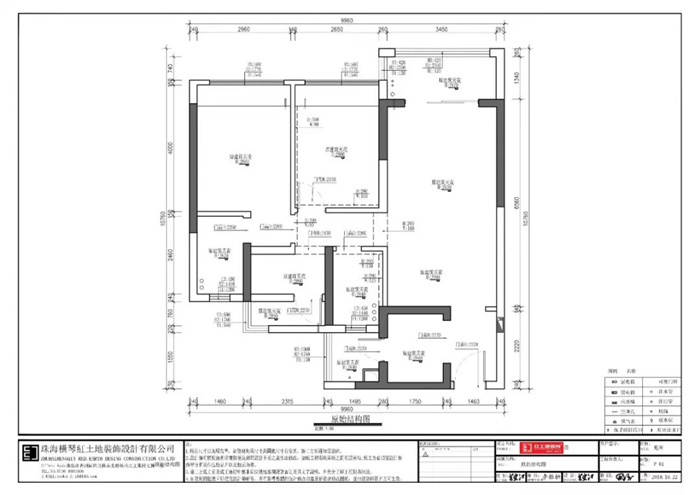

原始建筑測量圖是一切設計圖紙的基礎，一般由設計師帶隊去現場測量。如果一開始的測量圖紙出現偏差，此后的設計圖紙和施工都會因此出現誤差，導致整個工程無法正常進行。

因此一張合格的，用心的圖紙，除了需要把墻體尺寸標注出來之外，還需要把承重墻（圖中深色墻體）、門洞窗戶尺寸、層高標注出來。

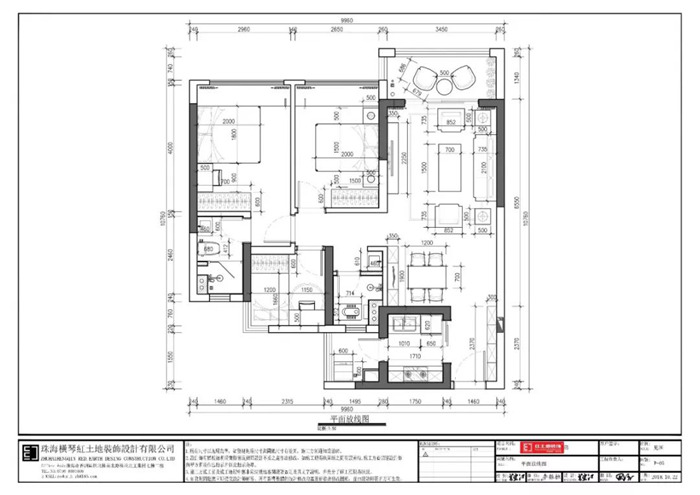

二、平面布置圖

平面布置圖中包含的內容較多，其中應具備：

1、墻體定位尺寸，有結構柱、門窗處應注明寬度尺寸；

2、各區域名稱要注全，如客廳、餐廳、休閑區等，房間名稱要注全，如主臥、次臥、書房等；

3、室內、外地面標高、墻體厚度應注明；

4、如有樓梯，標明平面位置的安排、上下方向示意及梯級計算；

5、門的開啟方向；活動家具布置及盆景、雕塑、工藝品等的配置。

業主裝修前提出的需求，也都會體現在這張圖紙上。

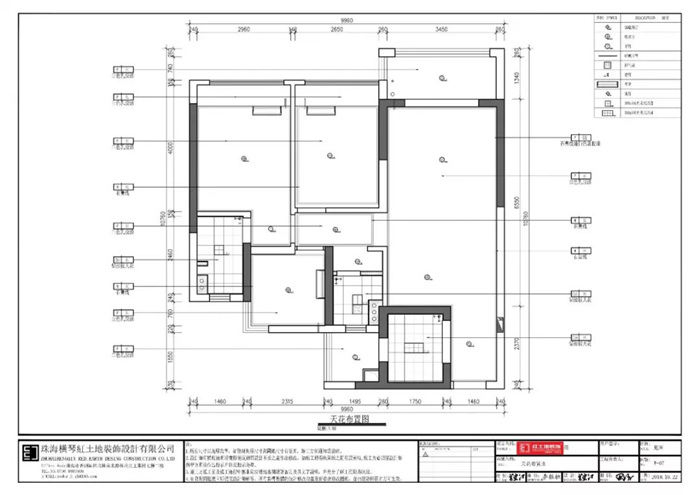

三、天花吊頂布置圖

天花吊頂布置圖是天花吊頂裝修項目中最重要的圖紙之一，它要求標明：

1、天花造型的尺寸定位、燈具位置及詳圖索引。

2、標注天花底面相對于本層地面建筑面層的高度，同時還要注全各房間的名稱。

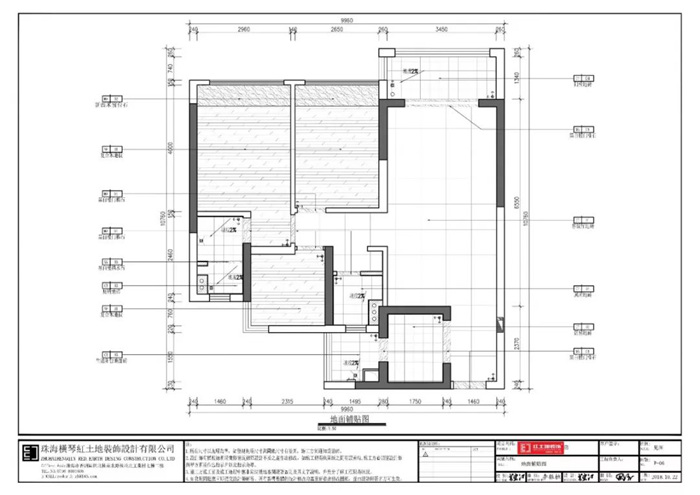

四、地面鋪貼圖

地面鋪貼圖，是關于地面材質的所有內容，它要求標明：

1、需要鋪設的地面材料種類；

2、地面拼花、材料尺寸及不同材料分界線。

伍、裝修效果圖

在設計師做出的方案得到業主認同后，就需要開始制作效果圖了，也叫透視圖。效果圖因其直觀、逼真的三維立體圖面效果，更便于普通消費者理解設計方案的含義，是最為重要的，也是大家最常見的那種，一眼就能看出未來裝修是個什么樣的圖紙。

六、3D戶型圖

從室內設計來看，3D室內設計能更直觀地表現出設計師的理念和成果，讓用戶更加清晰明了，以便用戶選擇更適合自己家的室內裝潢設計風格和樣式。

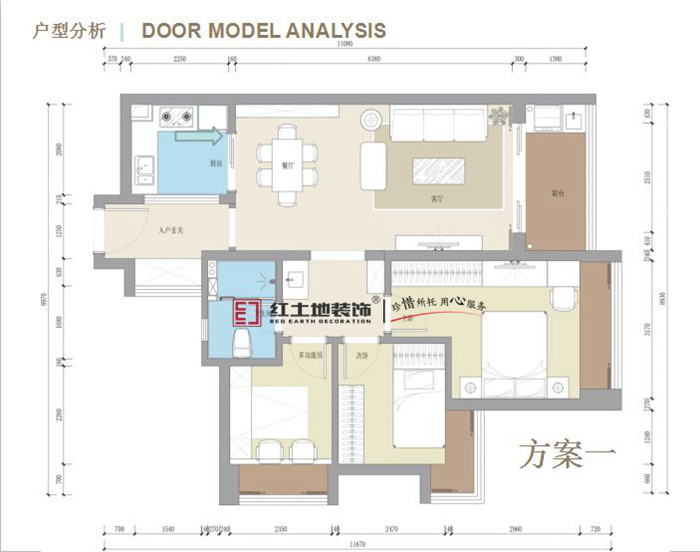

七、平面效果圖

即使在3D效果勢頭猛烈的當下，平面效果還是不可或缺的。平面效果圖的表現方式很多，有俯視平面效果圖，也有電腦制作的彩色版，當然還有一些設計師手繪出彩色的空間效果！

需要注意的有：

1、空間配色最好不要超過三種，其中白色、黑色不算入。

2、金色、銀色可以與任何顏色相襯，其中金色不包括黃色，銀色不包括灰白色。

3、在沒有設計師指導的情況下，家居最佳配色灰度是：墻淺，地中，家私深。

4、廚房不要使用暖色調，黃色色系除外。

5、禁用深綠色的地磚。

6、堅決不要把不同材質但色系相同的材料放在一起。

7、想制造明快現代的家居氛圍，盡量使用素色的設計。

8、天花板的顏色必須淺于墻面或與墻面同色。當墻面的顏色為深色時，天花板必須采用淺色。天花板的色系只能是白色或與墻面同色系。

9、效果圖設計空間非封閉貫穿的，必須使用同一配色方案；不同的封閉空間，可以使用不同的配色方案。

人們看的最多的就是效果圖，卻往往忽視了施工圖，其實施工圖也要更加注意！

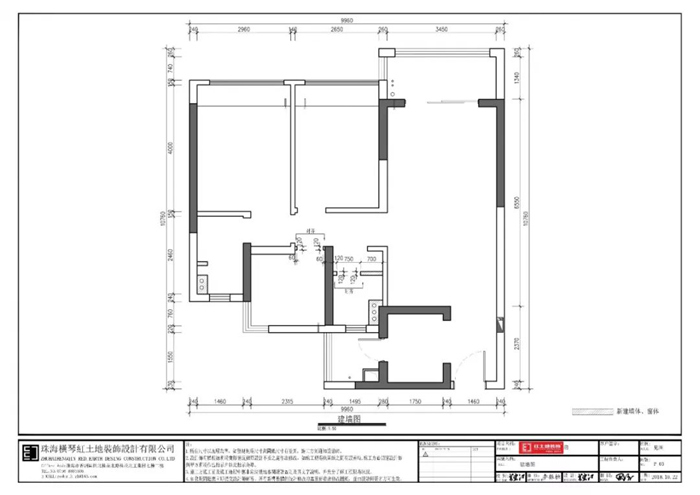

八、建筑改建平面圖

拆建平面圖里，我們可以看處哪些墻體是需要被拆除的。需要拆除的墻體，圖紙中一般會用陰影或是示例標注清楚。通過重新合理劃分格局，使空間利用更加合理。

九、插座定位圖

插座定位圖是設計圖紙中十分重要的一部分，包括了居室內部所有強電和弱電的布置：房間里所有開關的位置，及每個開關所控制的電器、燈源。

業主在查看圖紙時，需要注意的是插座的位置、數量，位置的安排要根據實際使用的方便性安排。

設計師綜合考慮門窗、家具的安排，不能讓插座被門窗遮蔽，影響正常使用。在此同時需要提醒大家的是：開關布置不要太過復雜，人性化的設計，根據家中電器的數量和種類合理安排，如從每個臥室去衛生間，臥室附近都有開關可以控制衛生間附近的燈。

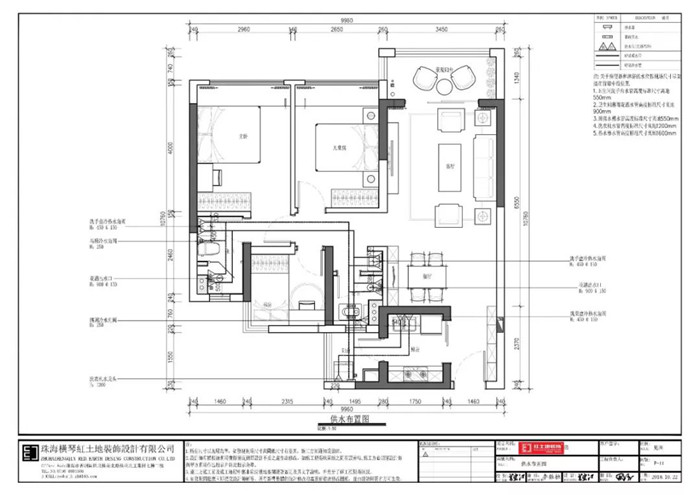

十、供水布置圖

供水布置圖是關于廚房、衛生間等處的給排水線路的布置圖、給水管道的管徑尺寸、取水位置及高度、管線排布系統等是該圖的重點。家里水路要怎么走，圖紙直觀的告訴你。在水路施工中要十分注重，要以此圖為基礎。

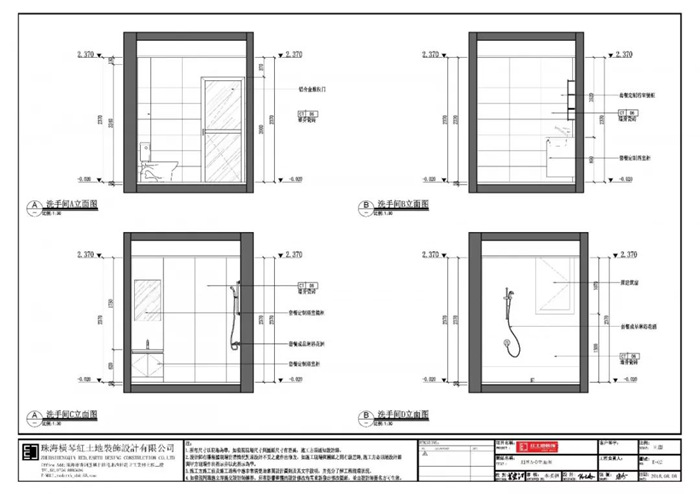

十一、立面圖/大樣節點圖

立面圖和大樣節點圖即從水平的角度看到的房間局部的剖面的圖紙，它包括：

1、墻體定位尺寸，各部位裝飾墻面造型的立面圖形、尺寸、構造材料、面層材料名稱；

2、各房間、各部位固定家具造型的立面圖形、尺寸、構造材料、面層材料；

3、各固定家具的剖面圖形、尺寸；

4、各固定家具的節點大樣圖形、細部材料、尺寸、構造做法；

5、墻柱面裝飾造型、花臺、欄桿、臺階、線角等的尺寸及其它尺寸定位。

十二、查看圖紙需要注意什么

查看圖紙，需要注意的更多是細節，往往就是人們?nèi)菀缀雎缘募?xì)節導致成品效果大打折扣，那么我們一般查看圖紙需要注意哪幾項呢？

1、看清圖紙的比例，現實很多情況中，很多消費者都只喜歡看效果圖，但卻往往忽視了施工圖，但是，效果圖上漂亮的造型，現場制作出來以后，卻往往與設計圖紙上相差甚遠。

細節決定成功，檢查一下原因，就是設計師沒有按照施工圖紙來做設計圖紙，而是把圖紙按照美麗的圖畫來制作的。所以，一張?jiān)O(shè)計圖紙必須按照嚴格的比例來制作。

以上標注規范，體現的是裝修公司和設計師的專業度。而作為業主，需要重點關注的是這兩個地方：坐便器和強弱電箱的位置。

2、看清圖紙的說明，有些設計圖紙由于設計師沒有在準備施工的現場作認真細致的測量，因此導致很多尺寸在設計時有遺漏，尤其是一些關鍵尺寸如果在設計時沒有掌握，有可能在施工時產生設計與施工脫節的情況。

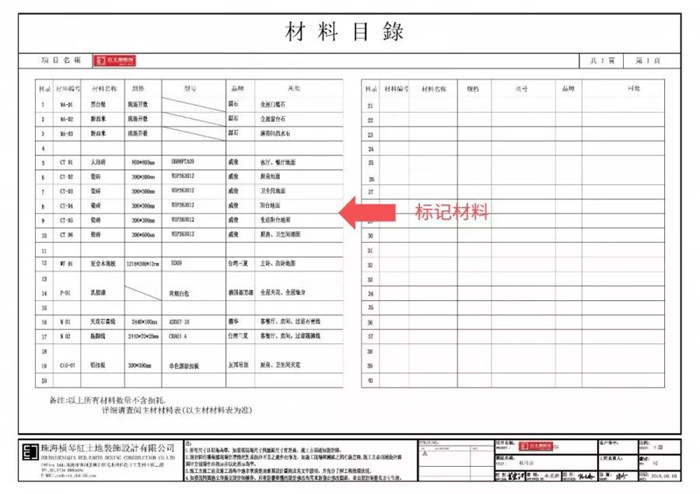

3、看選擇材料是否清晰，大多數業主常常關注于裝修公司的報價單，擔心上當受騙，一項項地仔細檢查，其實在設計圖上也應該標注出來主要材料的名稱以及材料的品牌，這對于今后施工人員依照圖紙施工很有利。

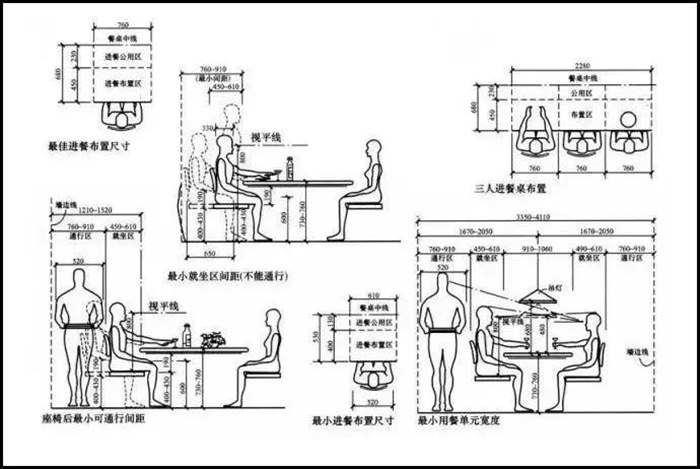

4、看是否符合人體工程學，業主們除了要看圖紙中的風格、色調以外，最主要看的就是是否符合人體工程學，也就是適不適合生活中的使用和操作。

5、看吊頂距離地面的高度，不能過低。

6、看電視機、掛飾畫、窗簾等設計的高度。

7、看定制的榻榻米、床、沙發、桌椅的配套高度。

8、一定要注意廚房的操作臺，不能過低，也不能太高，否則主人炒菜會很累；另外就是廚房的油煙機位置要適合。
